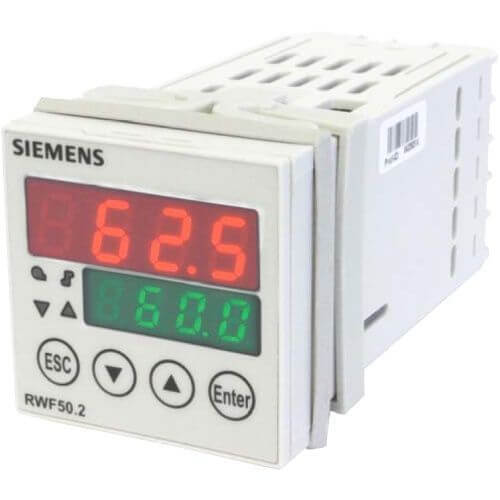

Универсальный контроллер температуры/давления котла RWF50..., Siemens

Компактный универсальный контроллер, оптимизированный для регулирования температуры и давления при управлении модулированными или многоступенчатыми горелками и системами кондиционирования воздуха. Контроллер RWF50 преимущественно используется для регулирования температуры и давления в отопительных установках, работающих на жидком топливе или газе. В зависимости от исполнения, он может применяться в качестве трехпозиционного компактного контроллера ступенчатого действия без обратной связи по выходу или в качестве контроллера непрерывного действия с аналоговым выходом. Для переключения контроллера в двухступенчатый режим для управления двухступенчатыми горелками может использоваться внешний переключатель. Встроенная термостатическая функция включает и выключает горелку. Направление управляющих действий контроллера может быть переориентировано для работы с системами охлаждения. Контроллер оснащен двумя четырехразрядными семисегментными дисплеями для отображения фактического значения (красный цвет) и уставки (зеленый цвет). Контроллер RWF50.2 располагает трехпозиционным выходом, состоящим из двух реле, которые обеспечивают открытие и закрытие исполнительного механизма. Контроллер RWF50.3 оснащен аналоговым выходом. В модулированном режиме устройство RWF50 работает как ПИД-контроллер. В двухступенчатом режиме работы устройство RWF50 осуществляет регулирование на базе заданного порога переключения. С помощью логического входа можно произвести переключение на вторую уставку или перенести уставку. В серийном исполнении предлагается функция автоматической оптимизации для определения параметров ПИД-контроллера. Сменный модуль контроллера имеет габаритные размеры 48x48x104 мм и в особенности подходит для монтажа на панелях управления. Все соединения осуществляются через зажимные контакты на задней стенке устройства. Комплект поставки: • Устройство в заказанном варианте исполнения • Руководство пользователя (только для исполнения в индивидуальной упаковке).
