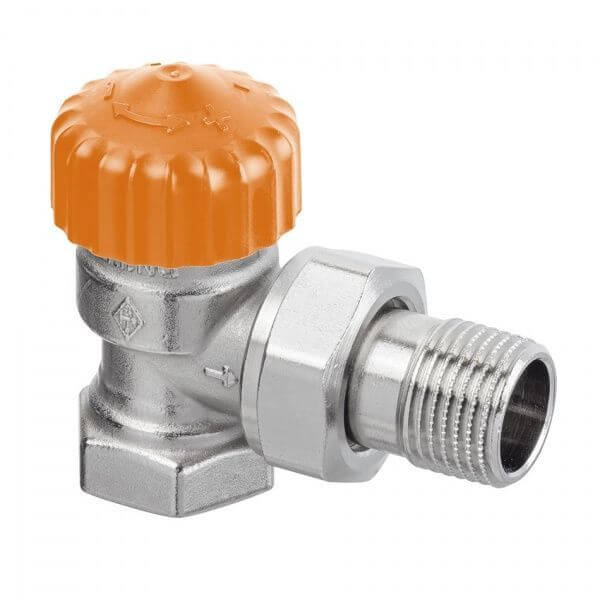

Термостатический клапан Eclipse F с ограничителем расхода, угловой, Heimeier

Термостатический клапан Eclipse F предназначен для применения в различных системах отопления. Он включает в себя выдающуюся функцию ограничения, которая осуществляет контроль за избыточным расходом. Регулировка расхода происходит прямо на самом устройстве. Внесенные изменения будут сохранены, и значение не может быть превышено, даже если нагрузка в системе изменится. Клапан может оптимизировать расход без учета колебаний давления. Это подразумевает отсутствие необходимости в сложных вычислениях для определения нужных настроек.

Основные характеристики:
• Встроенный ограничитель для контроля расхода - предотвращает его превышение
• Удобство в регулировке - предварительная настройка обеспечивает необходимый уровень расхода
• Диапазон расхода составляет от 10 до 150 литров в час - широкий выбор настроек
• Все клапаны с пометкой II+ могут быть апгрейдированы до уровня Eclipse
(включая модели Calypso exact, Calypso, Mikrotherm F, Multilux, Multilux 4-Set)
• Идеален для модернизации уже существующих систем - имеет стандартные габариты и простой принцип управления расходом

Функциональные возможности Eclipse F:
• Регулирование расхода
• Ограничение потока
• Полное блокирование потока

Материалы, использованные в конструкции:
• Корпус: Латунь
• Уплотнительные элементы: EPDM
• Конус: EPDM
• Возвратная пружина: Нержавеющая сталь
• Вставка клапана: Латунь и полифениленсульфид
• Шток: сталь Niro с двойным уплотнительным кольцом для надежной герметичности.

Обработка поверхности:
• Корпус устройства и соединительные части имеют никелевое покрытие.
• Нанесены маркировки: THE; код страны; стрелка, указывающая направление потока; обозначение DN и KEYMARK
• Знак для клапанов серии II+
• Оранжевая защитная накладка для защиты.

Методы соединения:
Версия с внутренней резьбой предназначена для сопряжения с трубами, имеющими резьбу или для использования с компрессионными фитингами для медных или стальных труб. Благодаря двойным подключаемым элементам, клапан также совместим с многослойными трубами.

Подключение термостатических головок и приводов:
IMI Heimeier M30x1.5

Технические параметры:
• Расход можно настроить в заранее определенном диапазоне:
от 10 до 150 л/ч. Начальная заводская настройка составляет 150 литров в час. (Максимально допустимый расход
qmN при 10 kPa согласно стандарту EN 215 составляет 115 л/ч)
• Максимально допустимое перепад давления:
60 кПа (<30 dB(A))
• Минимальные значения перепада давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа
