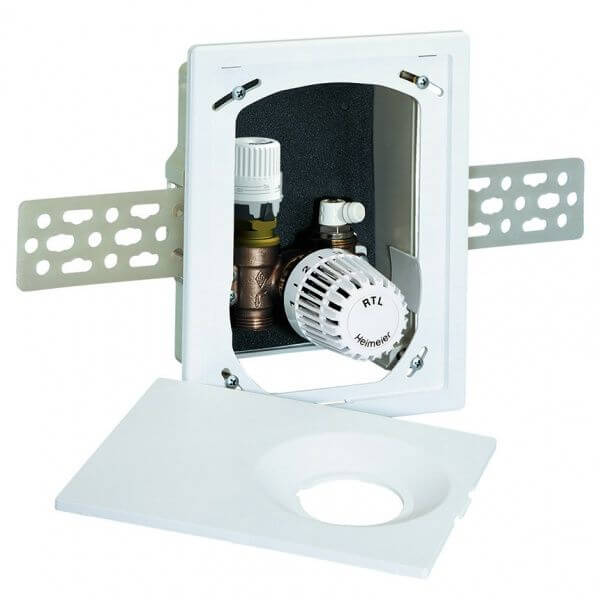

Комнатный регулятор температуры для теплых полов Multibox AFC RTL, Heimeier

Интегрированный индивидуальный терморегулятор с автоматическим контролем расхода для напольного отопления

Multibox AFC предназначен для персонализированного контроля температуры в помещениях или для ограничения максимальной температуры в обратных трубах циркуляционного контура напольного обогрева. Интегрированный ограничитель расхода обеспечивает необходимый поток. Компенсация отклонений достигает 6° с обеих сторон, что особенно важно при возможном перекосе установки устройства. Прибор имеет универсальное крепление, что позволяет устанавливать его на любых стенах благодаря регулируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Основные характеристики:
• Интегрированный ограничитель расхода (избегает ненужных потерь)
• Простой процесс настройки потока независимо от нагрузки обогревательной системы
• Компенсация отклонений до 6° с обеих сторон в случае перекоса при установке
• Универсальная установка, совместимая с различными стенами, с регулируемым расстоянием до 30 мм между монтажным модулем и декоративной крышкой

Сфера применения:
Подходит для систем напольного отопления, "теплых стен", а также для комбинированных решений "теплый пол/радиатор".

Функции:
Ограничение максимальной температуры в обратной трубе,
Автоматизированная регулировка расхода,
Закрытие,
Удаление воздуха

Габариты:
Клапан DN 15.
Глубина установки - 60 мм.

Устройство можно устанавливать на любые стены благодаря регулируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.
Компенсация отклонений до 6° с обеих сторон при неправильной установке коробки.

Номинальное давление:
PN 10

Температурный диапазон:
Термостатическая головка K: 6°C – 28°C
Ограничитель температуры обратного потока RTL: 0°C – 50°C

Рабочая температура:
Максимально допустимая рабочая температура: 90°C
Минимально допустимая рабочая температура: 2°C
Перед использованием всех моделей Multibox обязательно следует убедиться, что температура в подающем трубопроводе системы соответствует требованиям для систем напольного обогрева.

Диапазон расхода:
Возможность предварительной настройки расхода в диапазоне: 30-200 л/ч.
Заводская установка составляет 200 л/ч.
Перепад давления (Δpv):
Максимальный допустимый перепад давления: 60 кПа
Минимальный перепад давления:
30 – 140 л/ч = 15 кПа
140 – 200 л/ч = 20 кПа

Материалы:
Корпус клапана выполнен из коррозионно-стойкой бронзы
Кольцевое уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Термостатическая вставка: Латунь, PPS
Шток: Шток из нержавеющей стали с двойным уплотнением, внешнее уплотнительное кольцо может заменяться под давлением.
Пластиковые детали изготовлены из ABS и PA.
Сенсорный элемент: Термостатическая головка K снабжена встроенным жидкостным датчиком. Ограничитель температуры обратного потока (RTL) располагает элементом с расширяемой жидкостью.
Обработка поверхностей:
Все модели поставляются с декоративной крышкой и термостатической головкой, оформленной в белом цвете RAL 9016 или с хромированной отделкой.

Подключение:
Подключение с торца трубы - G3/4, с конусным соединением, что позволяет применять компрессионные фитинги для соединения с полимерными, медными, тонкостенными стальными или металлополимерными трубами.
