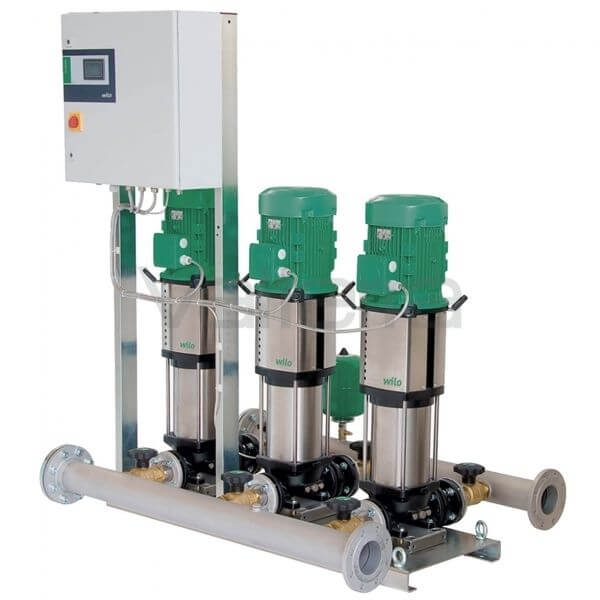

Установка повышения давления Wilo-Comfort CO-/COR-MVI.../CC

Установка, предназначенная для повышения давления, включает от 2 до 6 высоконапорных центробежных насосов, работающих параллельно, изготовленных из нержавеющей стали и относящихся к классу нормальновсасывающих.

Область применения:
Данная система разработана для автоматического обеспечения водоснабжения и увеличения давления в жилых помещениях, офисах, административных зданиях, гостиницах, медицинских учреждениях, торговых центрах и различных промышленных объектах. Она успешно перекачивает как питьевую, так и техническую воду, включая охлаждающие жидкости и воду, используемую для противопожарных систем. Важно, чтобы перекачиваемая жидкость не содержала абразивных частиц и длинных волокнистых элементов, а также не вызывала химические или механические повреждения материалов.

Преимущества и характеристики оборудования:
Используемая система с высоконапорными центробежными насосами из нержавеющей стали серии MVI полностью соответствует нормам DIN 1988. В установку входит от 2 до 6 вертикальных насосов MVI, оснащенных моторами стандартов IEC. Современная система управления и регулировки „CC” на базе микропроцессора имеет графический сенсорный дисплей, позволяющий вводить рабочие параметры через интуитивно понятное меню. Для установки COR применяются частотные преобразователи, обеспечивающие управление оборотами основного насоса. Эти установки могут настраиваться в соответствии с уникальными требованиями клиента по запросу.

Функциональное оснащение:
Система состоит из 2-6 насосов MVI. Автоматизированное управление осуществляется через контроллер CC. Все элементы, соприкасающиеся с перекачиваемой жидкостью, обладают высокой стойкостью к коррозии. Фундаментная рама оцинкована и используют регулируемые по высоте вибропоглощающие опоры, что заметно снижает уровень шума. Каждый насос имеет шаровые запорные краны как на всасывающей, так и на напорной стороне, а также обратные клапаны на стороне напора. Мембранный бак с объемом 8 л и давлением PN16 размещен на стороне напора. Система включает датчик давления с отводящей стороны, а манометр на подводящей линии доступен дополнительно. Обратный манометр установлен на стороне отводящей трубы, а также возможно добавление предохранителя на случай отсутствия воды.

Описание и конструкция:
Фундаментная рама изготавливается из оцинкованного металла и снабжается регулируемыми по высоте вибропоглощающими опорами для надежной изоляции от внешних шумов; другие исполнения доступны по запросу. Конструкция трубопроводов включает нержавеющую сталь 1.4571, позволяя соединять трубы разных материалов, используемых в строительных установках; система трубопроводов спроектирована с учетом совокупной мощности установки повышения давления. Насосы могут быть установлены от 2 до 6 параллельно работающих MVI 2-MVI 95; все элементы насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301 или 1.4404, в зависимости от модели, начиная с MVI 16.. и материала серого чугуна; специализированное катафорезное покрытие или нержавеющая сталь 1.4408 могут быть предложены по запросу.
Клапанное оборудование: каждый насос включает шаровые запорные краны с никелевым покрытием из CuZn, а также кольцевые задвижки и обратные клапаны. Все компоненты соответствуют требованиям DVGW и выполнены из POM с корпусами из CuZn/1.4408.
Мембранный бак с соответствующими стандартам объемом 8 л/PN 16 на стороне давления имеет мембрану из бутилового каучука, соответствующего нормам безопасности пищевых продуктов; также предусмотрены запорный кран из CuZn с никелевым покрытием, система слива и арматура по DIN 4807 для осмотров и проверки.
Датчик давления: диапазон от 4 до 20 мА размещен на стороне давления для интеграции с центральным устройством управления Comfort. Индикация давления осуществляется посредством манометров (Ø 63 мм) на подводящих и отводящих трубопроводах; цифровой дисплей, отображающий конечное давление, также доступен на многосимвольном сенсорном экране контроллера Comfort.
Управляющее устройство: в стандартной комплектации установка содержит контроллер Comfort CC; дополнительный частотный преобразователь доступен для модификации COR.

Материалы:
Для моделей MVI 1.. до 16..-6:
Рабочие колеса и секции изготовлены из нержавеющей стали 1.4301/1.4404 (для MVI 16..?6 только из 1.4301). Корпус насоса выполнен из нержавеющей стали 1.4301/1.4404. Вал из нержавеющей стали 1.4301/1.4404. Уплотнения из EPDM (EP 851)/FKM (Viton). Крышка насоса выполнена из нержавеющей стали 1.4301/1.4404. Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404. Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита. Напорный кожух из нержавеющей стали 1.4301/1.4404. Подшипники из карбида вольфрама. Основание из EN?GJL?250. Система трубопроводов из нержавеющей стали 1.4571.

Для моделей MVI 16.. – 95..:
Рабочие колеса и секции изготовлены из нержавеющей стали 1.4301/1.4404. Корпус насоса из EN-GJL-250/1.4404. Вал из нержавеющей стали 1.4057/1.4404. Уплотнения из EPDM (EP 851)/FKM (Viton). Крышка насоса выполнена из нержавеющей стали 1.4301/1.4404. Нижняя часть корпуса также из нержавеющей стали 1.4301/1.4404. Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита. Напорный кожух из нержавеющей стали 1.4301/1.4404. Подшипники из карбида вольфрама. Система трубопроводов из нержавеющей стали 1.4571.

Что входит в комплект поставки:
Полностью предварительно собранная установка на заводе, прошедшая проверку на надежность и герметичность, готовая к подключению установка для увеличения давления. Упаковка.
Инструкция по монтажу и эксплуатации.

Дополнительные опции:
Полностью собранная, протестированная и готовая к подключению установка, соответствующая DIN 1988, часть 5, с 2-6 высоконапорными центробежными насосами из нержавеющей стали с сухим ротором (серия Multivert MVI). Установка устанавливается на общей фундаментной раме и включает единую систему трубопроводов, все необходимое гидравлическое оборудование, центральный контроллер, датчики давления и соответствующие электрические кабели. Также в комплект входят упаковка и инструкция.
Серийное изделие — без обшивки. Звукоизолирующая крыша доступна по запросу.

Замечание:
Звукоизолирующая обшивка может быть предоставлена по запросу. Специальные исполнения, например, предназначенные для полностью обессоленной воды или для работы на засос, также могут быть выполнены по запросу.

Рекомендации по выбору и установке:
Редукционный клапан.
Входное давление, подверженное колебаниям, регулируется встроенной системой управления частотой вращения до тех пор, пока амплитуда не превысит разницу между заданным давлением и нулевым напором одного насоса при минимальных оборотах (на частоте 20 или 25 Гц). В ситуациях, когда амплитуда колебаний превышает указанную разницу давлений, необходимо установить редукционный клапан на входной стороне системы.
Устройства защиты от перепадов напряжения.
При установке защитных устройств для работы с перепадами напряжения по совместимости с частотными преобразователями важно учитывать, что только универсальные защитные устройства соответствуют стандартам DIN/VDE 0664.
При выборе оборудования следует обратить внимание на максимальное допустимое входное давление (см. соответствующие технические характеристики). Максимальное входное давление рассчитывается как максимальное рабочее давление устройства за вычетом максимальной высоты нагнетания одного насоса при Q=0.
Эксплуатация допускается только для систем пожаротушения.
Реализация согласно DIN 1988 (EN 806), части 5 и 6.
Следите за соблюдением указаний DIN 1988 (EN 806) при использовании установки повышения давления!
