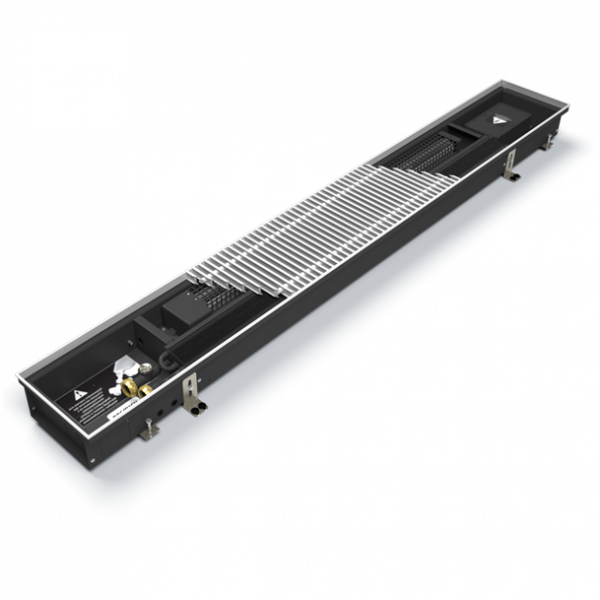

Канальный конвектор с вентилятором Qtherm HK Mini, Varmann

Конвектор серии Qtherm HK Mini предназначен для обогрева и притока свежего воздуха с использованием тангенциальных вентиляторов. Это устройство представляет собой полностью подготовленную к монтажу систему кондиционирования. Конвектор можно удобно интегрировать в пол, особенно вблизи широких окон, практически до уровня земли, или разместить его в подоконной зоне. Его ключевая задача — сглаживать избыточные теплопритоки в летний период, а также предотвращать поступление холодного воздуха в отопительный сезон.
Для сбора конденсата предусмотрен специальный поддон, дополненный дренажным патрубком.

В комплект входят:
• корпус из оцинкованной стали, покрытый прочным черным порошковым слоем, или из нержавеющей стали;
• съемный теплообменник с латунным соединительным узлом и «евроконусом» G3/4”;
• тангенциальные вентиляторы, расположенные в защищенном корпусе с виброопорами, работающие на двигателях с напряжением 220В или 24В с применением EC-технологий;
• микропроцессорный контроллер в защитном пластиковом корпусе для плавной регулировки скорости вращения вентиляторов или электромеханическую панель управления;
• решетку в формате роликовой или линейной конструкции, выполненную из анодированного алюминия, доступную в окраске по RAL или с текстурой дерева, мрамора и гранита;
• декоративную рамку вокруг желоба из алюминия в U-образном или F-образном исполнении, окрашенную в цвет решетки и оснащённую черной полосой из пористой резины для защиты от трения;
• комплект крепёжных и регулировочных ножек;
• воздухоотводящий клапан размером 3/8”;
• паспорт и руководство по монтажу и эксплуатации;

Основные изменения в конструкции данной модели:

• Новый эффективный двигатель с напряжением 24В:
- соответствует мировому тренду по переходу ведущих производителей конвекторов на вентиляторы с низким энергопотреблением EC-двигателей;
- новые вентиляторы потребляют в три раза меньше электроэнергии по сравнению с аналогичными устройствами, работающими на асинхронных двигателях;
- безопасное рабочее напряжение — 24 В;
- встроенные датчики Холла в двигателе гарантируют поддержание постоянной заданной скорости вентиляторов, независимо от сопротивления на входе и выходе воздуха;
- система широтно-импульсного модулирования в двигателе позволяет плавно изменять скорость вращения;
- модульная система подключения вентиляторов в конвекторе облегчает процесс их установки и демонтажа;
• Новый «умный» блок управления Varmann Vartronic тип 201115:
- импульсный блок питания поддерживает прямую подачу 220В на конвектор;
- функция плавного изменения скорости вентиляторов;
- возможность работы в сетевом режиме RS485 с управлением через ModBus, аналоговые сигналы 0-10В или релейное управление;
- при использовании интерфейсов BACnet, KNX, LON главный блок управления можно дополнить модулем для интеграции в любую инженерную инфраструктуру здания;
- устройство Vartronic 201115 функционирует автономно и не требует настенного регулятора: достаточно установить регулятор для задания желаемой температуры, после чего ПИД-регулятор будет самостоятельно поддерживать её на нужном уровне.
• Новый настенный регулятор:
- модель для принудительной конвекции (тип 703201 – черный, 703202 – белый) совместима с конвекторами Qtherm, Qtherm ECO, Qtherm Slim, Qtherm Electro, Qtherm HK и Qtherm HK Mini;
- обладает современным дизайном с лицевой панелью из закаленного стекла;
- выпуск осуществляется в двух цветовых вариантах: белый и черный;
- имеет крупный LCD-дисплей с возможностью настройки яркости и автоматического отключения подсветки;
- сенсорный экран с функциональными кнопками для управления;
- встроенный датчик температуры в помещении и возможность подключения внешнего датчика;
- функция недельного программирования, позволяющая задать до четырех временных интервалов для автоматической настройки температуры или расхода воздуха в ручном режиме;
- предусмотрены режимы «антизамерзания», «сна» с плавным изменением температуры на протяжении восьми часов и «вечный» календарь.

Все поддерживающие компоненты конвектора выполнены из высококачественной оцинкованной стали и покрыты стойким к износу черным порошковым слоем, что скрывает внутренние элементы конвектора за решеткой.
Для теплообменника используются прочные медные и алюминиевые материалы, которые обеспечивают защиту от коррозии и продлевают срок службы устройства. Теплообменник окрашен в цвет, соответствующий корпусу.
Корпус имеет двойное дно с дренажными отверстиями для конденсата.
Процесс установки упрощается за счет быстросъемного соединения 3/4" «евроконус» для подключения теплоносителя.
Декоративная рамка обустроена в двух вариантах профиля (U-образный и F-образный), что позволяет устанавливать конвектор в любом типе пола.
Пластина из пористой резины, входящая в комплект, защищает решетку от контактов с корпусом и снижает уровень шума работы устройства.
Гибкость декоративной решетки обеспечивается пружинным механизмом из нержавеющей стали.
