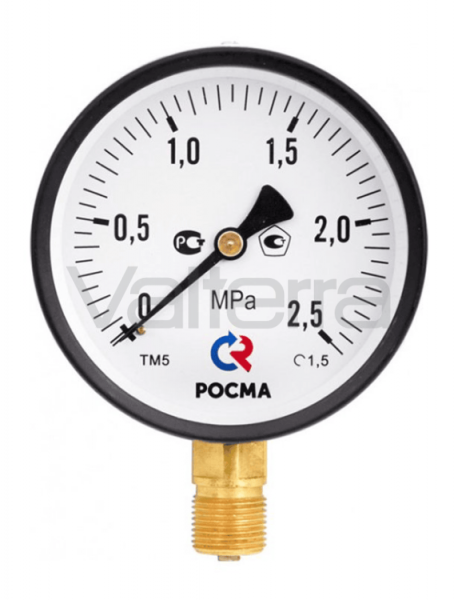

Манометр, тип ТМ серия 10, исполнение стандартное, подключение снизу, кл. 2,5, черный, Росма

Манометр типа ТМ серии 10, представляющий собой стандартное измерительное устройство, предназначен для определения избыточного давления, а также вакуумметрического и мановакуумметрического давления в различных неагрессивных жидкостях и газах, которые не вызывают коррозии медных сплавов. Важно, чтобы эти среды обладали низкой вязкостью и не образовывали кристаллы, а температура их не должна превышать 150 °C. Корпус манометров изготавливается из стали, тогда как их внутренний механизм выполнен из латунного сплава. Основой функционирования манометров является процесс деформации чувствительного элемента под воздействием измеряемого давления. Основным компонентом, фиксирующим давление, является трубка Бурдона. Влияние давления вызывает изменение положения свободного конца этих трубок, что через специальный механизм приводит к вращению стрелки на циферблате манометра. Манометры доступны в различных исполнениях: с радиальным, осевым или эксцентрическим расположением штуцера. Эти устройства поставляются без фланцев, однако в случае необходимости они могут быть оснащены как передними, так и задними фланцами (фланцевый манометр), в зависимости от конфигурации панели, что требуется для последующей установки. Области применения данного оборудования охватывают все сектора промышленности, включая системы теплоснабжения, водоснабжения, вентиляции и машиностроение. При выполнении установки или снятия манометра необходимо удостовериться в отсутствии давления в трубопроводе. Прибор рекомендуется устанавливать либо в стандартном рабочем положении (где циферблат располагается вертикально с допустимым отклонением ±5° в обе стороны), либо по указателю рабочего положения, обозначенному на циферблате. При установке вращение манометра допустимо осуществлять исключительно за счет штуцера с помощью гаечного ключа. Запрещено прикладывать силу к самому корпусу устройства. При этом крутящий момент не должен превышать 20 Н∙м, а давление подводится через трубопроводы с внутренним диаметром не менее 3 мм. В ситуациях, когда требуется измерение давления в средах с температурой, превышающей допустимые пределы, перед манометром следует устанавливать специальную петлевую трубку или охладитель, чтобы защитить прибор от перегрева.
