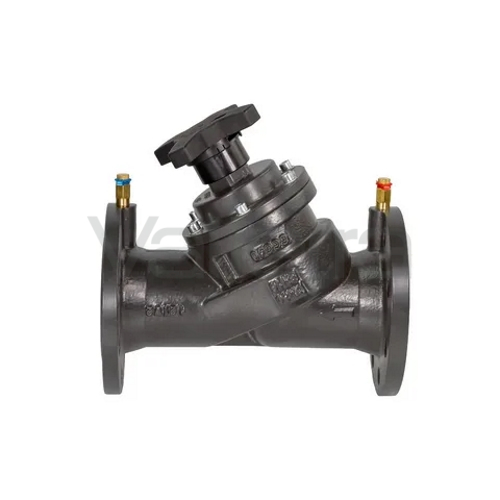

Балансировочный ручной клапан MNF-R ф/ф с измерительными ниппелями PN16, Ридан

Ручной балансировочный клапан модели MNF-R предназначен для настройки трубопроводных систем, как в области теплоснабжения, так и в области холодоснабжения, обеспечивая достижение проектного расхода жидкости. Этот клапан предоставляет возможность осуществлять регулировку и фиксировать уровень своей пропускной способности, одновременно обладая удобным индикатором для оптимизации настройки. В его конструкции предусмотрена герметичная задвижка и игольчатые измерительные ниппели, что позволяет ему выполнять функции запорной арматуры.
Установка клапана должна осуществляться таким образом, чтобы стрелка, расположенная на его корпусе, совпадала с направлением движущейся жидкости. Для предотвращения возникновения турбулентности в потоке, которая способна негативно сказаться на точности регулировки, крайне важно соблюдение указанных размеров прямых фрагментов трубопровода как перед, так и после устройства. Это правило показано на рисунке (DN - обозначает диаметр клапана). При игнорировании этих рекомендаций возможны отклонения в настройках клапана от требуемого расхода, которые могут достигать 20%.
