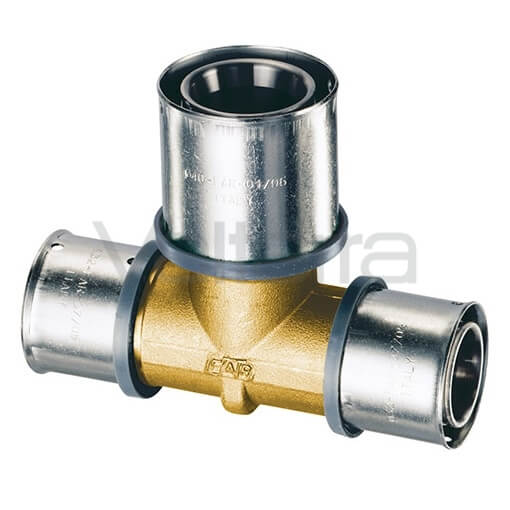

Редукционный пресс-тройник. FAR

Пресс-фитинги, предлагаемые компанией PressFAR Rubinetterie S.p.A., предназначены для установки труб из различных материалов, включая метало-пластиковые, сшитые и термостойкие полиэтиленовые трубы, а также медные трубы с полимерным покрытием.

Основные характеристики

Материал фитинга: Латунь CW617N
Тип гильзы: Двухраструбная
Материал гильзы: Нержавеющая сталь AISI 304
Количество смотровых окон на гильзе: 6 (по три с каждой стороны)
Материал ограничителя: Полипропилен (PPR)
Материал уплотнительного кольца: Этилен-пропиленовый каучук (EPDM 70p)
Максимальная рабочая температура: 95 ^oС
Пиковое рабочее давление: 16 бар
Рекомендуемые рабочие среды: Вода, воздух, антифриз (этиленгликоль)
Система допускается для использования в подаче питьевой воды: Да (соответствует стандарту NSF 61, США)
Информация на гильзе: Диаметр трубы и дата производства
Совместимость с типами обжимных клещей: TH, H, U (все вышеперечисленные)
Рекомендуемая монтажная смазка: Силиконовый гель
Необходимость снятия фаски с трубы: Не требуется

FAR Rubinetterie S.p.A. зарегистрировала патенты на новые конструкции уплотнительных колец и пресс-гильз (патент № MI 2004U 000298).

Корпус фитинга подвергнут обработке с использованием метода Т.Е.А., который включает металлизацию латуни оловом согласно стандартам NSF 61. Эта обработка отвечает международным требованиям к материалам, контактирующим с питьевой водой, что значительно увеличивает коррозионную стойкость и срок службы фитинга.

Уплотнительные кольца с широким профилем, изготавливаемые из EPDM, имеют прямоугольное сечение и расположены на одном уровне с поверхностью штуцера, что позволяет монтировать трубы без предварительного снятия фаски.

На внешней поверхности штуцеров, включая уплотнительные кольца, имеется жидкое силиконовое покрытие.

Внутренняя конструкция канала штуцера обеспечивает оптимальное движение теплоносителя, исключая образование зон турбулентности. Это способствуют снижению гидравлического сопротивления и увеличению пропускной способности пресс-фитингов.

Конструкция штуцера и расположение уплотнительных колец позволяет использовать клещи с профилями U, TH и H. В отличие от классических систем пресс-фитингов в FAR, максимальная глубина прогрева гильз достигается непосредственно на плоскости кольцевых уплотнений.

Гильзы выполнены симметрично, имеют реверсивную конструкцию, оснащены шестью смотровыми окошками (по три с каждой стороны) и небольшим монтажным раструбом с обеих сторон. Это облегчает процесс монтажа и дает возможность визуально контролировать правильность установки трубы. Пресс-гильзы изготовлены из нержавеющей стали AISI 304, где содержание серы не превышает 0,004%. Это обеспечивает хорошую гибкость и повышает коррозионную стойкость. На гильзе отображается диаметр и толщина используемой металлопластиковой трубы.

Кроме того, ниппели имеют пластиковый ограничитель из PPR, который фиксирует "реверсивную" пресс-гильзу и предотвращает электрохимическую коррозию между алюминиевым слоем трубы и фитингом.
